Skúšky konštrukcií

Statická zaťažovacia skúška

Statická zaťažovacia skúška doskou podľa STN 73 6190:2019 je určená na meranie deformačných vlastností vrstiev zo zemín, sypanín, kameniva, stabilizovaných zemín, vrstiev vystužených geosyntetickými materiálmi a ostatných konštrukčných vrstiev zhotovovaných technológiou sypania a zhutňovania.

Princíp merania je v postupnom zaťažovaní povrchu skúšanej vrstvy tuhou kruhovou doskou pomocou hydraulického valca s pomocou protizáťaže, ktorá sa vytvára použitím stavebného stroja alebo dopravného prostriedku s dostatočnou hmotnosťou.

Pre skúšku sa používajú oceľové dosky rôzneho priemeru s rôznym hĺbkovým dosahom merania. Naša spoločnosť používa dosky priemeru 150 mm, 300 mm, 357 mm, 505 mm, 600 mm a 762 mm, podľa požadovaného účelu skúšky a dostupnej protizáťaže.

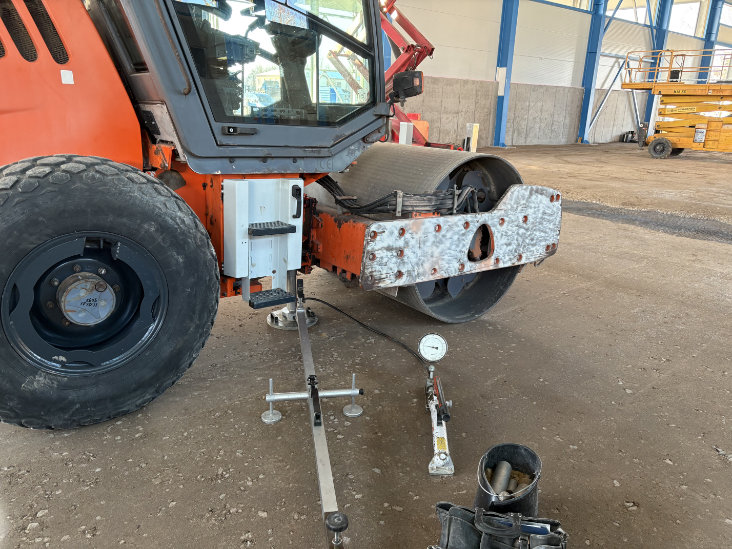

Statická zaťažovacia skúška, protizáťažou je valec — Obr. 1-2 Statická zaťažovacia skúška zemnej konštrukcie a podkladovej vrstvy

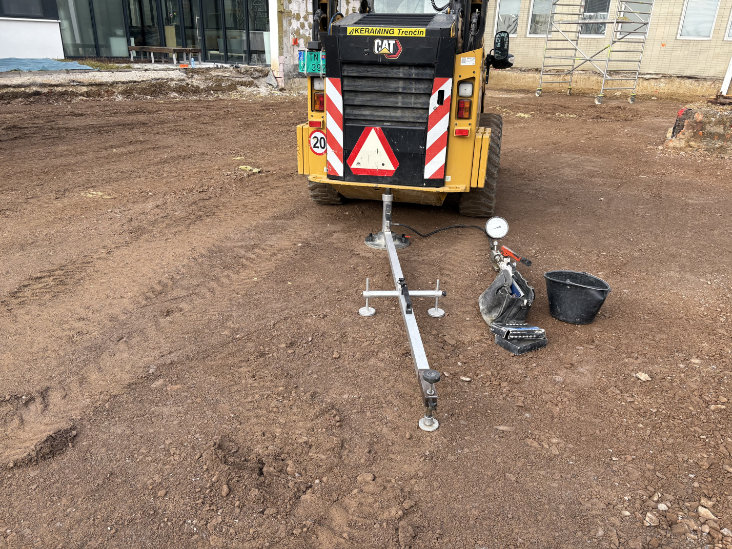

Statická zaťažovacia skúška podkladovej vrstvy, protizáťažou je nakladač — Obr. 1-2 Statická zaťažovacia skúška zemnej konštrukcie a podkladovej vrstvy

Dynamická zaťažovacia skúška

Dynamická zaťažovacia skúška ľahkou dynamickou doskou (označovaná aj ako rázová zaťažovacia skúška) podľa STN 73 6192:2011 je určená na meranie deformačných vlastností vrstiev zo zemín, sypanín, kameniva, stabilizovaných zemín, vrstiev vystužených geosyntetickými materiálmi a ostatných konštrukčných vrstiev zhotovovaných technológiou sypania a zhutňovania.

Na rozdiel od vyššie uvedenej statickej zaťažovacej skúšky používa jednotný priemer kruhovej zaťažovacej dosky 300 mm a zaťažovanie prebieha rýchlym úderom pohyblivého závažia skúšobného prístroja. Priemer dosky a skúšobné kontaktné napätie obmedzuje dosah merania do hĺbky maximálne 500 mm.

Princíp dynamickej zaťažovacej skúšky: závažie trikrát dopadne na dosku a prístroj zaznamená priebeh sadnutia pri každom dopade

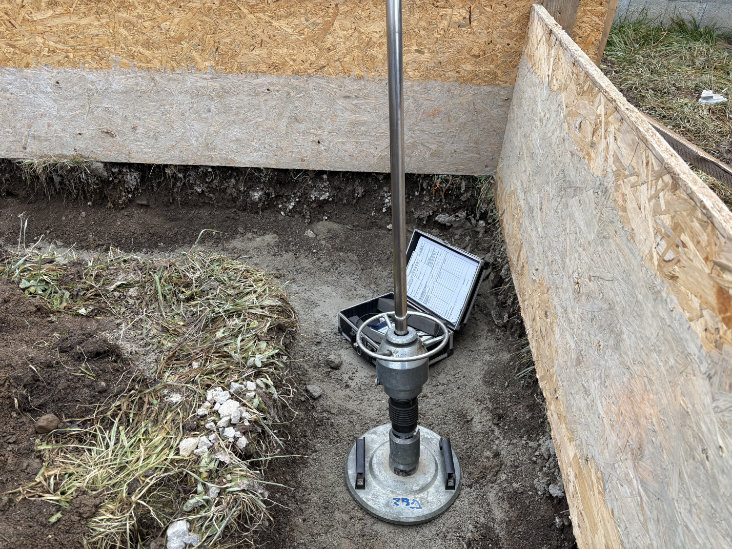

Dynamická zaťažovacia skúška v stavebnej jame — Obr. 3-4 Dynamická zaťažovacia skúška zemných konštrukcií

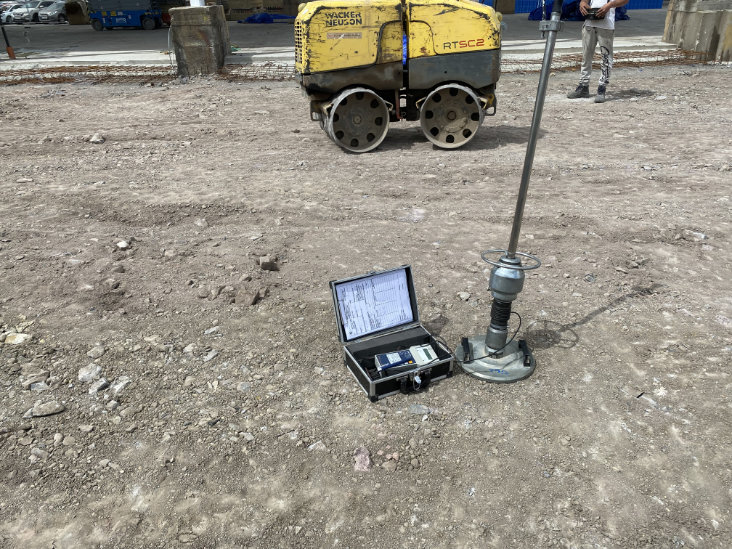

Dynamická zaťažovacia skúška zemnej pláne — Obr. 3-4 Dynamická zaťažovacia skúška zemných konštrukcií

Doplnkové geotechnické skúšky

Doplnkové geotechnické skúšky na určenie fyzikálno-mechanických vlastností zemín, sypanín a deformačných vlastností zemných konštrukcií, ktoré vykonávame pri kontrole kvality prác, geotechnickom prieskume a diagnostike:

skúška deformačných parametrov geosondou Humboldt H-4140 (obr. 5)
meranie miery zhutnenia, objemovej hmotnosti a vlhkosti zeminy elektrickým hutnomerom Humboldt H-4114C (obr. 10)
meranie objemovej hmotnosti zeminy vyrezávacím valcom (obr. 5, 6)
meranie objemovej hmotnosti zeminy pieskovým objemomerom (obr. 9)
meranie vlhkosti zemín priamou metódou sušením v teplovzdušnej sušiarni
meranie vlhkosti zemín elektronickým vlhkomerom (obr. 7)
meranie fyzikálno-mechanických parametrov zeminy vrtuľkovou skúškou

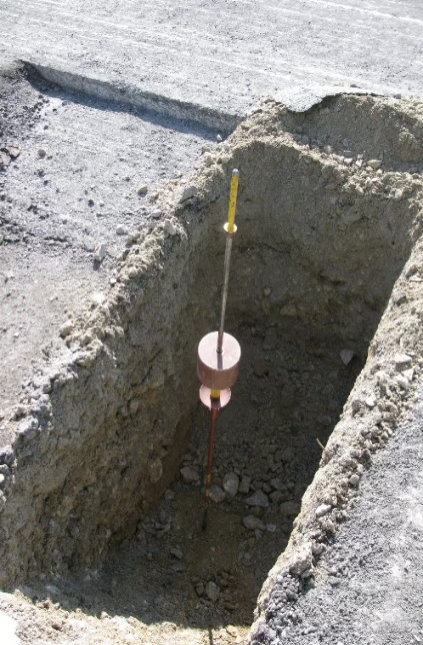

meranie penetračného odporu zeminy ľahkou dynamickou penetráciou (obr. 8)
meranie penetračného odporu zeminy s odvodením fyzikálno-mechanických parametrov zeminy ľahkou statickou penetráciou a Proctorovou ihlou (obr. 11)
nedeštruktívne meranie pevnosti betónu Schmidtovým tvrdomerom (obr. 12)

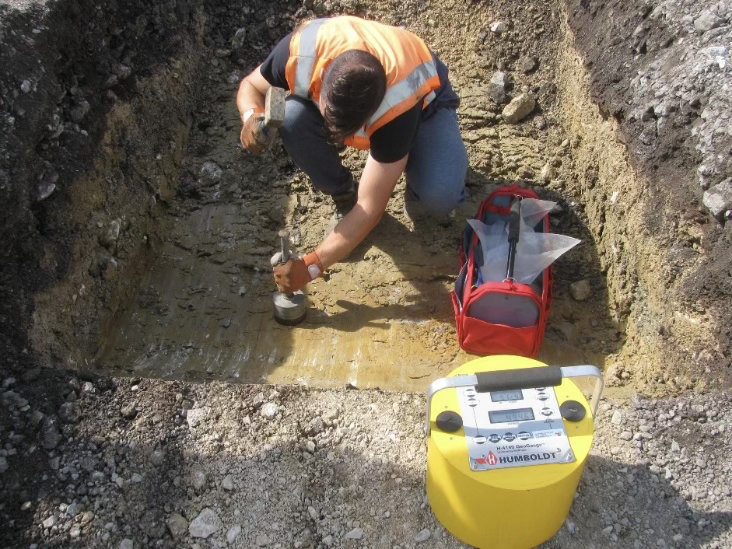

Skúška geosondou Humboldt H-4140 a vyrezávacím valcom — Obr. 5

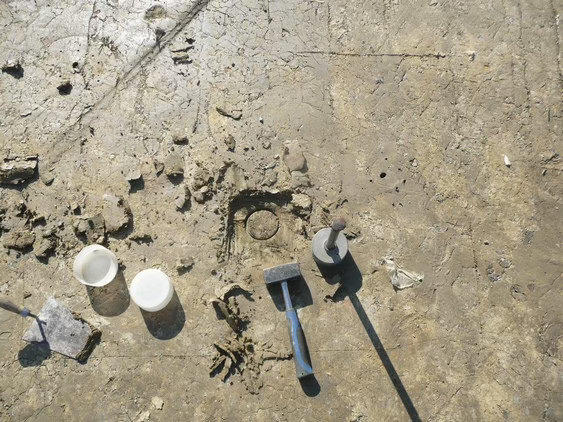

Meranie objemovej hmotnosti zeminy vyrezávacím valcom — Obr. 6

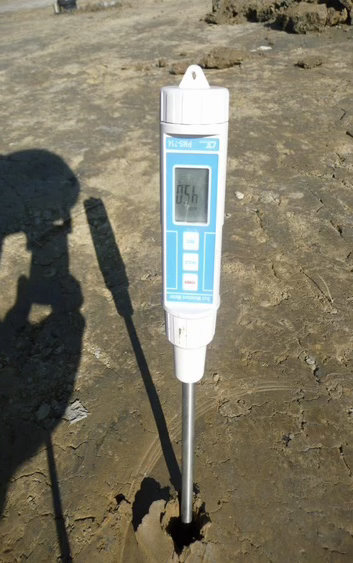

Meranie vlhkosti zeminy elektronickým vlhkomerom — Obr. 7

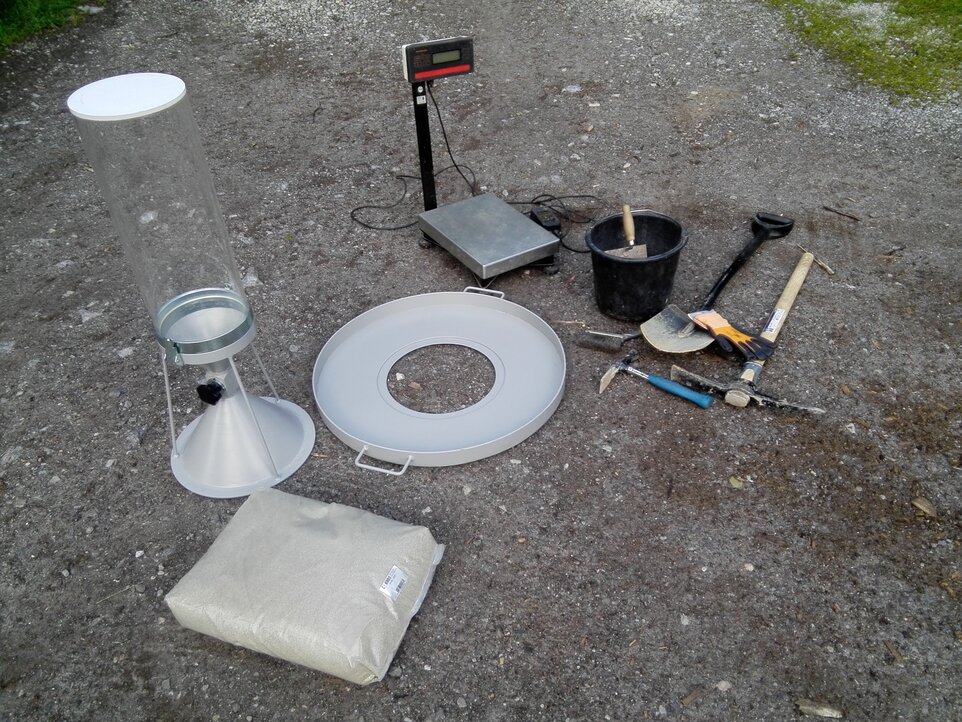

Meranie objemovej hmotnosti zeminy pieskovým objemomerom — Obr. 9

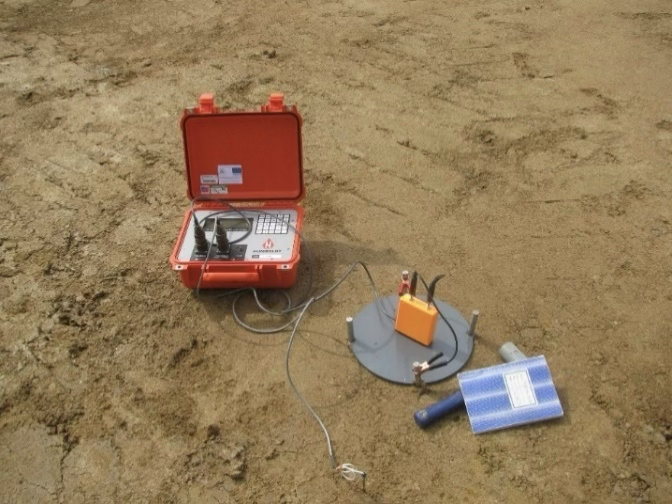

Elektrický hutnomer Humboldt H-4114C — Obr. 10

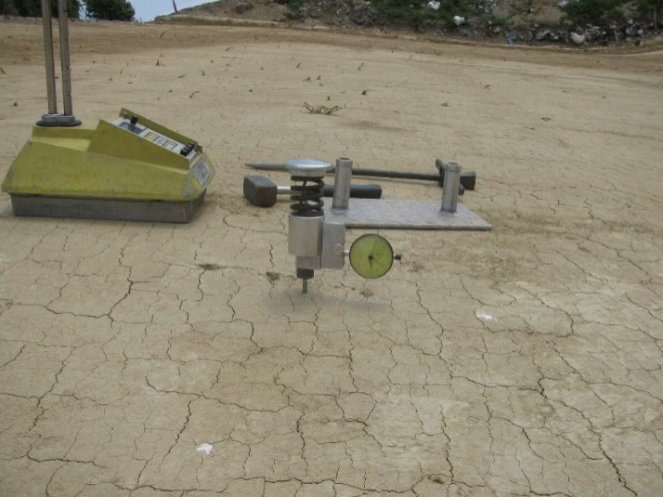

Ľahká statická penetrácia a Proctorova ihla — Obr. 11

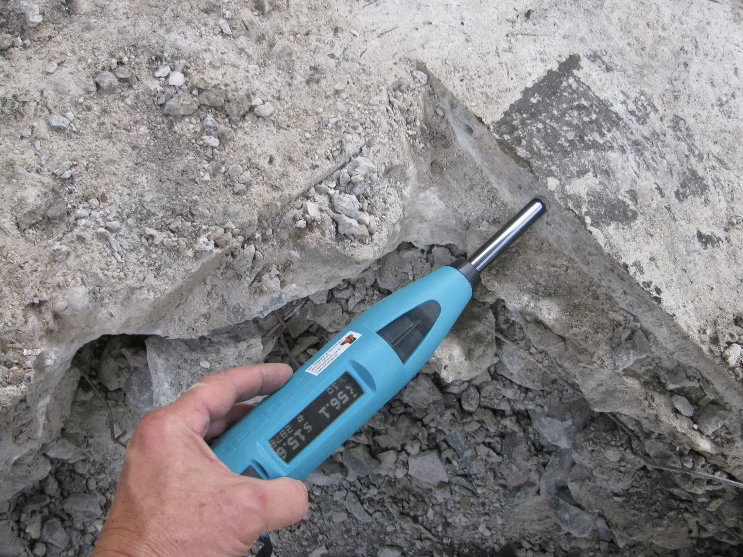

Meranie pevnosti betónu Schmidtovým tvrdomerom — Obr. 12

Skúšky konštrukcií

Statická zaťažovacia skúška

Dynamická zaťažovacia skúška

Doplnkové geotechnické skúšky

Plánujete skúšky na stavbe?
